JG

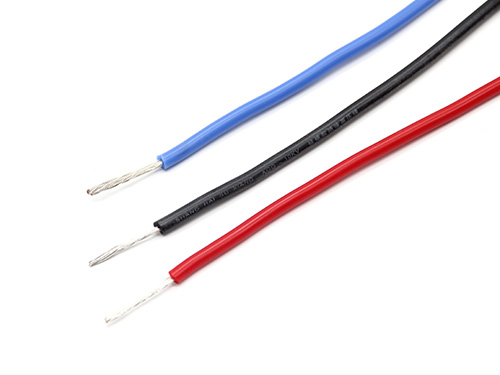

產品型號：硅橡膠絕緣高壓電線JG
產品特性：
1、額定電壓：500v（690v）、1000v（1140v）
2、工作溫度：-60℃~+180℃

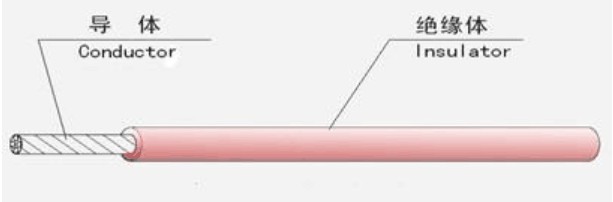

3、導體：裸銅線或鍍錫銅絞線
4、絕緣：硅橡膠
5、顏色：供需雙方協議商定
特點/用途：具有優良的耐高溫，耐低溫性能，具有優良的電絕緣性能，優良的化學穩定性能，耐高電壓，耐老化，使用壽命長，且柔軟，便于安裝。
產品適用于交流額定電壓690v、1140v及以下的F級，H級絕緣電機和電器引接線，廣泛用于航海，國防，火車等大功率電機上。
交貨要求：按雙方合同協議商定，允許不小于10米的短段交貨，其數量應不超過交貨總長度的10％。
規格結構及技術參數：
|
導體結構 |
絕緣厚度 |
電線外徑 |
20 ℃導體電阻最大值 |
||||
|
標稱截面 |
根數/線徑 |
導體外徑 |
500V |
1000V |
500V |
1000V |
|
|
0.5 |
28/0.15 |
0.90 |
1.0 |
1.2 |
2.90 |
3.30 |
40.1 |
|
0.75 |
24/0.20 |
1.15 |
1.0 |
1.2 |
3.20 |
3.60 |
26.7 |
|
1 |
32/0.20 |
1.30 |
1.0 |
1.2 |
3.30 |
3.70 |
20 |
|
1.5 |
48/0.20 |
1.60 |
1.0 |
1.2 |
3.60 |
4.0 |
13.7 |
|
2 |
40/0.25 |
1.85 |
1.0 |
1.2 |
3.90 |
4.30 |
9.9 |
|
2.5 |
49/0.25 |
2.00 |
1.0 |
1.2 |
4.00 |
4.40 |
8.21 |
|
4 |
56/0.30 |
2.80 |
1.2 |
1.4 |
5.20 |
5.60 |
5.09 |
|
6 |
84/0.30 |
3.60 |
1.2 |
1.5 |
6.00 |
6.60 |
3.39 |
|
10 |
84/0.40 |
4.60 |
1.4 |
1.6 |
7.40 |
7.80 |
1.95 |
|
16 |
126/0.40 |
5.80 |
1.4 |
1.6 |
8.60 |
9.0 |
1.24 |
|
25 |
196/0.40 |
7.60 |
1.6 |
1.8 |
10.80 |
11.2 |
0.795 |
|
35 |
494/0.30 |
8.80 |
1.8 |
2.0 |
12.40 |
12.80 |
0.565 |
|
50 |
396/0.40 |
10.60 |
2.0 |
2.2 |
14.60 |
15.0 |
0.393 |
|
70 |
551/0.40 |
12.80 |
2.0 |
2.2 |
16.80 |
17.20 |
0.277 |
|
95 |
760/0.40 |
14.80 |
2.2 |
2.5 |
19.20 |
19.80 |
0.210 |
|
120 |
608/0.50 |
16.5 |
2.2 |
2.5 |
21.00 |
21.50 |
0.164 |
|
150 |
760/0.50 |
18.2 |
2.4 |
2.6 |
23.00 |
23.40 |
0.132 |
|
185 |
925/0.50 |
20.0 |
2.4 |
2.6 |
24.80 |
25.20 |
0.108 |
|
240 |
1221/0.50 |
23.0 |
2.6 |
2.8 |
28.20 |
28.60 |
0.0817 |
